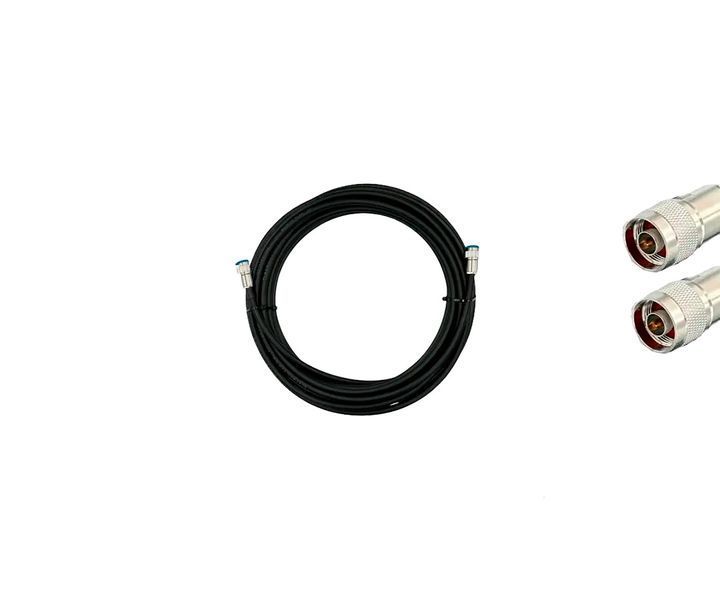

Коротко про кабель: RG-8 — це коаксіальний кабель з хвильовим опором 50 Ом, побудований на базі класичного RG8, але з нижчим рівнем затухання та кращим екрануванням. Поліпшені характеристики досягаються завдяки використанню спіненого діелектрика та подвійного екранування.
Кабель RG8/U-TZC 500 32 розрахований на стабільну передачу радіочастотного сигналу у системах, де недостатньо базового рівня характеристик звичайного RG8. Він краще підходить для сучасних антенних ліній, підсилювачів, ретрансляторів, FPV-комплексів та професійного обладнання, де критично важливі повторювані параметри та зниження втрат на трасі.
У порівнянні з базовими коаксіальними рішеннями, модель TZC 500 32 забезпечує більш ефективну роботу на середніх і високих частотах, а також кращий захист сигналу від зовнішніх електромагнітних впливів.
1. Конструкція кабелю RG-8
- Центральна жила: цілісний провід діаметром 2,74 мм з алюмінію з мідним покриттям.
- Внутрішній діелектрик: спінений поліетилен, діаметр 7,24 мм.
- Перший екрануючий шар: алюмінієва фольга.
- Другий екрануючий шар: обплетення з лудженої міді із заповненням 85%.
- Зовнішня оболонка: захисний поліетилен PE, діаметр 10.2 мм.
Практична перевага конструкції: поєднання спіненого діелектрика та подвійного екранування дозволяє зменшити втрати сигналу, покращити стабільність хвильового опору та підвищити якість передачі у ВЧ-трактах.
2. Електричні характеристики
| Параметр |
Значення |
| Тип кабелю |
RG-8 |
| Хвильовий опір |
50 Ом |
| Тип конструкції |
Низьковтратний коаксіальний кабель |
| Рівень екранування |
Покращений, подвійний екран |
3. Таблиця затухання кабелю RG-8
| Частота, МГц |
Втрати, дБ/100м |
| 140 |
6 |
| 350 |
9 |
| 900 |
15 |
| 1800 |
21 |
| 1900 |
22 |
| 2500 |
25 |
| 3000 |
28 |
| 3500 |
30 |
| 4000 |
33 |
| 4500 |
36 |
| 5000 |
39 |
| 5200 |
40 |
| 5500 |
42 |
| 5800 |
44 |
| 6000 |
45 |
Примітка: зі збільшенням частоти затухання зростає, тому при проєктуванні антенно-фідерних трас важливо враховувати не лише тип кабелю, а й загальну довжину лінії та робочий діапазон обладнання.
4. Температурний режим експлуатації
| Параметр |
Значення |
| Діапазон температур експлуатації |
-40…+85 °C |
5. Специфікація та практичне застосування
Кабель RG8 доцільно використовувати там, де потрібно знизити втрати у порівнянні зі стандартним RG8 і забезпечити кращий захист ВЧ-сигналу. Це може бути побудова антенних ліній, систем підсилення сигналу, ретрансляторів, професійних телекомунікаційних трактів, FPV-комплексів та інших рішень, що працюють у широкому діапазоні частот.
6. Сумісність та аналоги
Коаксіальний кабель RG-8 входить у кабельну групу G37 і є аналогом за типорозміром до низки широко використовуваних ВЧ коаксіальних кабелів. Це спрощує заміну, адаптацію існуючих систем та побудову нових рішень із сумісними механічними та електричними параметрами.
- LMR 400
- MRC 400
- Low Loss 400
- RG-213-RT5
- W 400
- SPEEDFOAM 400
- 400D-FB
- ЖК-8-50-ХХ
RG-8/U (TZC 500 32) — це практичний вибір для побудови надійних ВЧ-трактів, де потрібні нижчі втрати, краще екранування та сумісність із популярними аналогами класу LMR-400. Такий кабель підходить для антен, бустерів, систем зв’язку, ретрансляторів і професійних телекомунікаційних рішень.
