Тепловізійний прилад ATN Mars LT 320 2-4x

тепловізійний прилад ATN Mars LT 320 2-4x

ATN Mars LT 320 2-4x — компактна модель нової лінійки від American Technology Network, Corp (США). тепловізійний прилад побудований на 320-му високочутливому сенсорі та 19-міліметровому об'єктиві. У разі дальності виявлення 715 метрів оптика закриває весь спектр завдань під час полювання на коротких і середніх дистанцій. Оптичне збільшення від 2 до 4 разів дає змогу впевнено вражати цілі на відстанях до 300 метрів і вище. Користувачам надано широкі параметри щодо вибору зображення, ручне регулювання чутливості сенсора допоможе налаштувати ідеальні параметри зображення для будь-якої ситуації на полюванні. Підвищити точність під час далеких пострілів допоможе великий набір ьних сіток і гіродатчик положення зброї. ATN Mars LT 320 2-4x відгуки від мисливців мають тільки позитивні. Однією з головних переваг є висока надійність і тривалий час роботи. тепловізійний прилад можна використовувати як із цивільною метою, так і як військове.

із тепловізором ATN Mars LT 320 2-4x характеристики:

• Приймач теплового випромінювання FPA (Focal-plane array) 320x240 px, 12μm, NETD <40 mK, 60 Hz;
• Спектральний діапазон чутливості — 8-14 μm;
• Ядро керування — ATN Obsidian Core LT;
• Ручне регулювання чутливості сенсора;
• Германієвий об'єктив 19 мм із ручним фокусуванням;
• Оптичне збільшення 2-4х, цифровий зум 1x/2x;
• Кут поля зору FOV, градусів/м на 100 м — 11,6° х 8,7° або 20,3 — 15,2;
• Мікродисплей LCD, роздільна здатність 1280x720 пікселів;
• Колірні палітри зображення (White Hot, Black Hot);
• Великий набір ьних сіток;
• Вбудований 3D акселерометр для контролю положення;
• Міцний корпус з авіаційного алюмінію, вологозахист (клас IP66);
• Система живлення — вбудований акумулятор;
• Час автономної роботи понад 10 годин;
• Робота від зовнішнього джерела живлення (USB Type-C);
• тримає відбій калібрів до 6000 Дж (12 кал., 9.3x64,.375H&H):
• Діапазон робочих температур — 28...+48 °C;
• Габарити 292x56x55 мм, Вага 0,65 кг;
• Артикул виробника TIWSTLT319X.

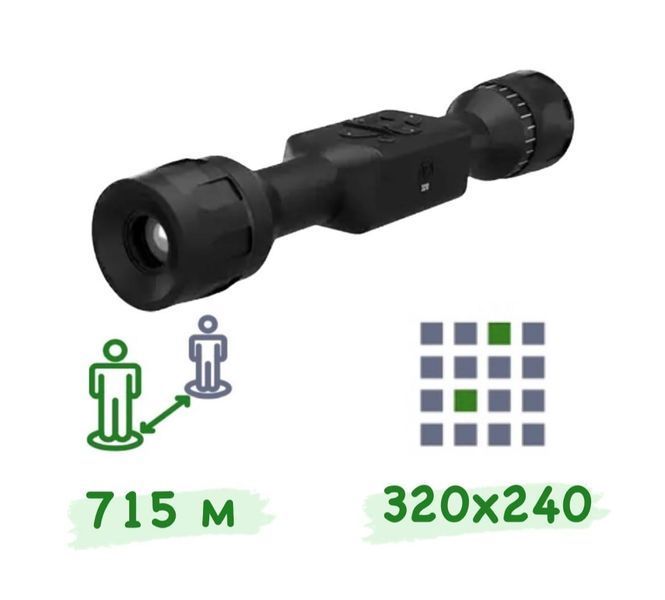

Дальність виявлення/ розпізнавання

Тепловізійний модуль

В основі тепловізійного бачення лежить високопродуктивна матриця фокальної площини FPA. Розмір датчика 320 x 240 px, щільність посадки датчиків 12 мкм. Поріг температурної чутливості NETD < 40 мК дали змогу підвищити деталізацію й інформативність термограми. Спектральний діапазон чутливості 8-14 нм лежить у зоні «вікна прозорості» земної атмосфери. Це довгохвильова частина інфрачервоного спектра (LWIR), яка не створює перешкод для проходження сигналу, даючи змогу тепловізорам «видіти» за повного браку світла, у тумані, у разі сильного задимлення. Частота зміни кадрів 60 Гц.

Германієва оптика

Германієвий об'єктив 19 мм з апертурою f1,0 має базове збільшення 2х, за допомогою функції цифрового збільшення можна наблизити картинку до кратності х2. Фокусування на дистанцію здійснюється поворотом об'єктива, винос вихідної зіниці 90 мм. Поле зору в кутовому вираженні має значення 11,6° х 8,7°, це означає, що на дистанції в сто метрів видно зону простору 20,3 — 15,2 метра.

LCD Display 1280x720

Дисплей LCD передає картинку з роздільною здатністю — 1280x720 пікселів. Повнорозмірний формат забезпечує збільшувальна лінзова система окуляра. Частота зміни кадрів 50 Гц. Доступно регулювати яскравість і контраст. Мікродисплей має низький рівень споживання, даючи змогу істотно заощаджувати заряд батарей. Обладнання справляються з мінусовими температурами аж до -28 °C.

Колірні палітри

Дві колірні схеми зображення з монохромними варіантами гарячих відтінків чорного й білого кольорів дають змогу підібрати оптимальний варіант для будь-якої ситуації на полюванні. Велика глибина відтінків вказує на градієнт температури, виділяючи теплі та холодні місця на поверхні об'єкта, що спостерігається.

Для вибору доступні такі варіанти:

• White Hot (Гірячий білий);
• Black Hot (Гірячий чорний);

Великий набір ьних сіток.

Тепло обладнаний великим набором сіток, що закриває будь-які тактичні завдання в допустимому діапазоні дистанцій. Під час пострілів на відстані до 200 метрів можна користуватися звичними мисливськими сітками. У разі потреби більш дальших пострілів до застосування рекомендовані балістичні цери.

Пристрілка одним пострілом

Процедуру можна виконати навіть у польових умовах за мінімум часу, витративши лише кілька патронів. Суть методу зводиться до того, що після пострілу по мішені необхідно навести перехрестя сітки на отвір від потрапляння кулі. Після чого потрібно зберегти результат і зробити повторний постріл.

Вбудований 3D акселерометр

обладнаний гіроскопічним датчиком, що дає змогу контролювати нахил і завалив зброї вертикальною та горизонтальною віссю. Використовуйте отримані дані для підвищення точності стрільби на середніх дистанціях.

Міцний алюмінієвий корпус IP66

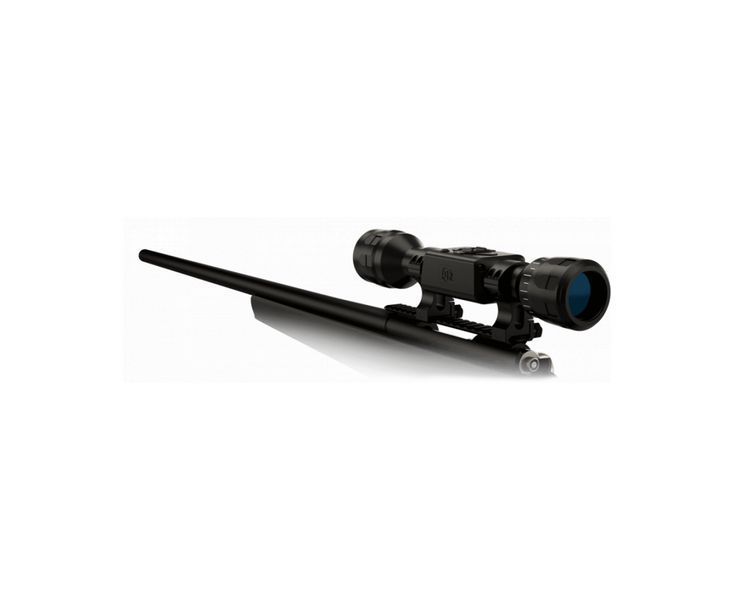

Корпус у виготовлений у концепті денної оптики, діаметр центральної труби 30 мм. Для адаптації на зброю будуть потрібні стандартні кільця 30 мм або моноблок, підібрати кріплення можна в каталозі — кріплення. Як матеріал використаний високоміцний алюмінієвий сплав. Клас захисту IP66 допускає використання за широкого діапазону робочих температур — 28...+48 °C за умови високої вологості. Обмеження за дульною енергією пострілу становить 6000Дж.

Живлення

Вбудований акумулятор фірми Panasonic забезпечує час автономної роботи понад 10 годин. Ємність джерела 6800 мА·год, батарея підтримує технологію швидкого заряджання. За потреби збільшити час роботи можна під'єднати зовні живлення до інтерфейсу USB Type-C.

Внимание! Заряджання тепловізійного у має бути суто через адаптери живлення 2 A (5.1V).

Комплект постачання:

• тепловізійний прилад ATN Mars LT 320 2-4x;
• Фірмовий чохол;
• Кабель USB Type-C;
• Серветка для чищення оптики;
• Інструкція з експлуатації;

Технічні характеристики
